Bonjour,
le télérupteur de mes beaux parents ne fonctionne pratiquement plus. Je souhaite le remplacer mais en essayant de reproduire le branchement d'origine, rien ne fonctionne normalement. Pour info, le télérupteur sert a actionner un rideau métallique via un bouton et via une télécommande. Je vous met la photo du branchement actuel (le fil rouge et le marron lié au noir en face de ce dernier sont les phases) et du nouveau télérupteur. Pourriez vous SVP (et si possible) me dire quel fil doit être branché en A1, A2, 1 ,2,3 et 4? D'avance merci pour vos conseils
le télérupteur de mes beaux parents ne fonctionne pratiquement plus. Je souhaite le remplacer mais en essayant de reproduire le branchement d'origine, rien ne fonctionne normalement. Pour info, le télérupteur sert a actionner un rideau métallique via un bouton et via une télécommande. Je vous met la photo du branchement actuel (le fil rouge et le marron lié au noir en face de ce dernier sont les phases) et du nouveau télérupteur. Pourriez vous SVP (et si possible) me dire quel fil doit être branché en A1, A2, 1 ,2,3 et 4? D'avance merci pour vos conseils
- VE Pp
- Modérateur & Admin
- Messages : 1570
- Enregistré le : mar. 18 mars 2008 19:34
- Localisation : Haute-Garonne
- Contact :
Re: Remplacer vieux telerupeur
Bonsoir,
https://www.volta-electricite.info/foru ... view&id=75

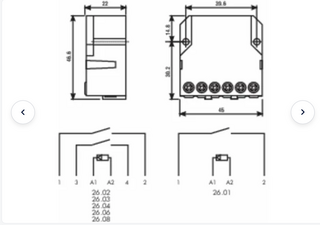

https://i.postimg.cc/brrFnPBy/20230614213130.png
Marron et noir : A2
Rouge : A1
Bleu et Noir : 1
Marron tout seul : 2
Bleu tout seul : 3
Noir tout seul : 4
C'est pas nouveau comme télérupteur.
https://www.volta-electricite.info/foru ... view&id=75
https://i.postimg.cc/brrFnPBy/20230614213130.png
Marron et noir : A2
Rouge : A1
Bleu et Noir : 1
Marron tout seul : 2
Bleu tout seul : 3
Noir tout seul : 4
C'est pas nouveau comme télérupteur.
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Re: Remplacer vieux telerupeur
Bonjour,
merci beaucoup pour votre retour. Oui il n'est pas tout jeune.
J'ai bien effectué les branchements comme vous me l'indiquez et qui correspondent bien à ceux de l'ancien télérupteur mais le rideau métallique ne fonctionne pas normalement.
Avec le vieux, lorsqu'il fonctionne bien, lorsque j'appuie une première fois sur le bouton du rideau ouvert, il d.scende, une seconde fois il s'arrête et une troisième fois il remonte.
Avec le nouveau, lorsque j'appuie la 1ère fois il commence à descendre puis semble forcer tout seul pour repartir en montée. Lorsque j'appuie une seconde fois, il reprend s course en descente et lorsque je presse une troisième fois, il repart en montée mais sans s'arrêter entre les deux courses.
Sauriez vous ce qui ne va pas?
Pour info, lorsque je remet l'ancien, tout fonctionne normalement (à part bien entendu le télérupteur sur lequel je dois tapoter pour qu'il envoi le jus)
Encore merci pour votre aide. J'avoue ne pas comprendre....
merci beaucoup pour votre retour. Oui il n'est pas tout jeune.
J'ai bien effectué les branchements comme vous me l'indiquez et qui correspondent bien à ceux de l'ancien télérupteur mais le rideau métallique ne fonctionne pas normalement.
Avec le vieux, lorsqu'il fonctionne bien, lorsque j'appuie une première fois sur le bouton du rideau ouvert, il d.scende, une seconde fois il s'arrête et une troisième fois il remonte.
Avec le nouveau, lorsque j'appuie la 1ère fois il commence à descendre puis semble forcer tout seul pour repartir en montée. Lorsque j'appuie une seconde fois, il reprend s course en descente et lorsque je presse une troisième fois, il repart en montée mais sans s'arrêter entre les deux courses.
Sauriez vous ce qui ne va pas?
Pour info, lorsque je remet l'ancien, tout fonctionne normalement (à part bien entendu le télérupteur sur lequel je dois tapoter pour qu'il envoi le jus)
Encore merci pour votre aide. J'avoue ne pas comprendre....
- VE Pp
- Modérateur & Admin
- Messages : 1570
- Enregistré le : mar. 18 mars 2008 19:34
- Localisation : Haute-Garonne
- Contact :
Re: Remplacer vieux telerupeur
Bonjour,
Peut-être que le télérupteur neuf est défectueux !
Essayez ce montage :
Marron et noir : A2
Rouge : A1
Bleu et Noir : 3
Marron tout seul : 4
Bleu tout seul : 1
Noir tout seul : 2
Il s’agit de permuter les contacts.
Peut-être que le télérupteur neuf est défectueux !
Essayez ce montage :
Marron et noir : A2
Rouge : A1
Bleu et Noir : 3
Marron tout seul : 4
Bleu tout seul : 1
Noir tout seul : 2
Il s’agit de permuter les contacts.
Re: Remplacer vieux telerupeur
Je viens de faire l'essai et malheureusement c'est identique.
Je n'vais ps pensé au télérupteur défectueux.... Je vais en acheter un autre en boutique (celui là venait d'AMAZON)
Je me permettrai de relancer la discussion pour vous tenir informé et éventuellemnt vous demander conseil avant de m'en remettre à un électricien si le problème persiste.
Encore merci pour vos retours
Je n'vais ps pensé au télérupteur défectueux.... Je vais en acheter un autre en boutique (celui là venait d'AMAZON)
Je me permettrai de relancer la discussion pour vous tenir informé et éventuellemnt vous demander conseil avant de m'en remettre à un électricien si le problème persiste.
Encore merci pour vos retours
Re: Remplacer vieux telerupeur
Bonjour,
j'ai donc acheté 2 modèles différents en boutique et cela n'a pas réglé le problème. Un vrai mystère....
Pouvez vous me dire si avec le raccordement en place il serait possible de séparer les 2 sources. Pour résumé, changer les branchements pour pouvoir utiliser le bouton et la télécommande séparément sans passer par un télérupteur.
Merci encore pour votre aide
j'ai donc acheté 2 modèles différents en boutique et cela n'a pas réglé le problème. Un vrai mystère....
Pouvez vous me dire si avec le raccordement en place il serait possible de séparer les 2 sources. Pour résumé, changer les branchements pour pouvoir utiliser le bouton et la télécommande séparément sans passer par un télérupteur.
Merci encore pour votre aide
- VE Pp
- Modérateur & Admin
- Messages : 1570
- Enregistré le : mar. 18 mars 2008 19:34
- Localisation : Haute-Garonne
- Contact :
Re: Remplacer vieux telerupeur
Bonjour,

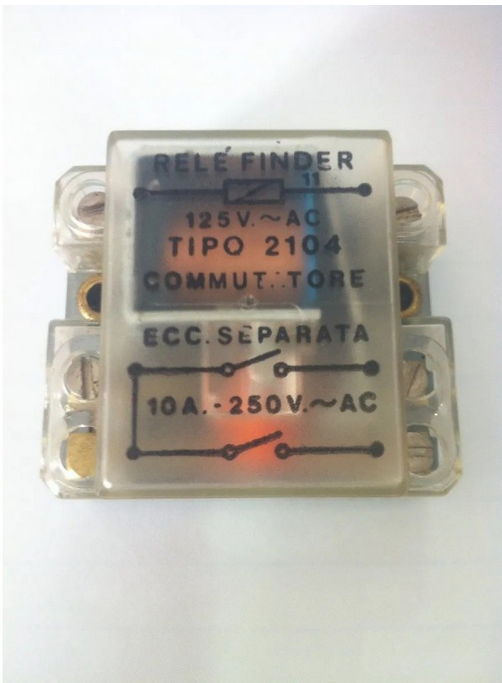

Non, celui-ci à une bobine en 125V, sur le premier il est marqué 220V.
Non, celui-ci à une bobine en 125V, sur le premier il est marqué 220V.
