Remplacement minuterie escaliers

Message par Nimbus »

Bonjour à tous,

Je voudrai changer la minuterie escaliers destinée aux communs de ma petite copropriété (8 appartements).
Aujourd'hui, sont montées:

minuteries THEBEN Elpa 8


... et voudrai les remplacer par:

minuteries LEGRAND 412602 Minuterie modulaire 230V, 50Hz/60Hz, sortie 16A, 250V, 1 module

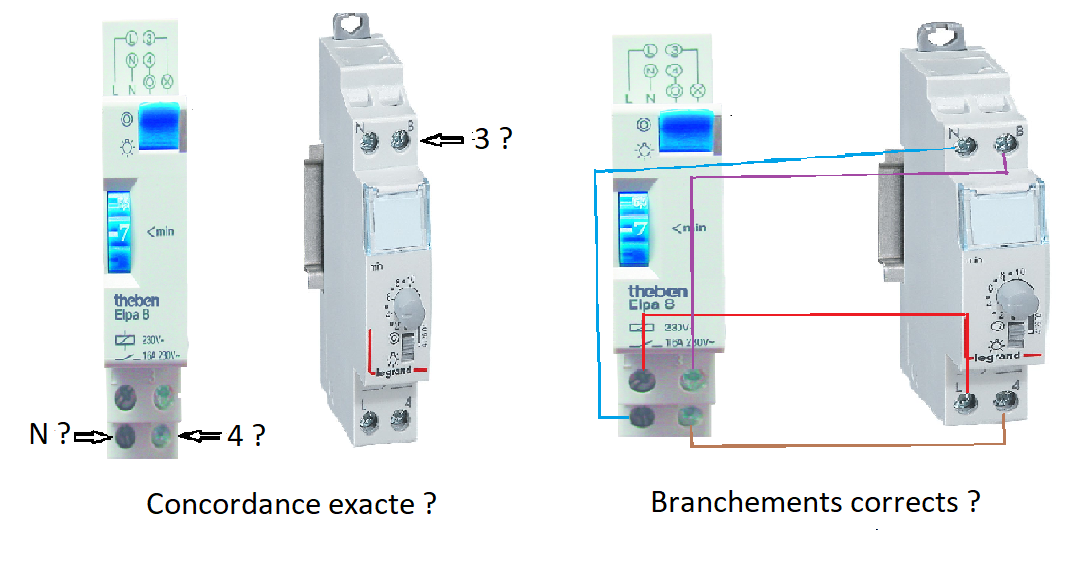

Souci, les bornes L / N ne sont pas exactement placées de la même façon, je ne suis pas électricien mais, pour ce job, il suffit (en mon sens) d'un peu de bon sens et l'assurance que cette minuterie soit compatible avec l'ancienne.
Pouvez-vous m'indiquer le bon branchement afin que je ne fasse pas de bêtise et que cela n'affecte pas son fonctionnement.


Par avance, merci pour vos bons conseils.

Bien cordialement.
Avatar du membre
artifus
Assidu
Assidu
Messages : 112
Enregistré le : ven. 3 oct. 2014 06:57
Contact :

Re: Remplacement minuterie escaliers

Message par artifus »

Salut.
D'abord, ATTENTION es-tu en mode 3 ou 4 sur le Theben ?
(https://www.theben.fr/fr/elpa-8-0080804) puis prend la note de cablage.
(--> https://www.theben.fr/ocsmedia/optimize ... sation.PDF)

Il y a sur le coté un bouton tourné sur 3 (vertical) ou 4 (horizontal)
Selon le mode, le BP n'est pas branché pareil.
Il te faut déjà savoir ton câblage est-ce que tu as un commun entre les BP et les luminaires ? (mode 3)


Ta minuterie legrand elle aussi gérée le câblage en 3 fils ou 4 fils.
(https://www.legrand.fr/pro/catalogue/31 ... v-1-module)
--> lien. je ne sais pas si tu y auras accès. (je suis en pro sur le site)
(https://docdif.fr.grpleg.com/general/ME ... 552-02.pdf)
Avatar du membre
maobaer
Arrivant
Arrivant
Messages : 1
Enregistré le : sam. 6 mars 2021 05:35
Contact :

Re: Remplacement minuterie escaliers

Message par maobaer »

Merci pour votre aide
Avatar du membre
yearacidic
Arrivant
Arrivant
Messages : 1
Enregistré le : jeu. 23 nov. 2023 06:58
Contact :

Re: Remplacement minuterie escaliers

Message par yearacidic »

Bonjour,
J'ai eu le même problème. Merci pour les précieux conseils!
Avatar du membre
Nimbus
Arrivant
Arrivant
Messages : 2
Enregistré le : dim. 15 juil. 2018 12:28
Contact :

Re: Remplacement minuterie escaliers

Message par Nimbus »

artifus a écrit : mar. 16 févr. 2021 14:13 Salut.
D'abord, ATTENTION es-tu en mode 3 ou 4 sur le Theben ?
.../...
Bonjour Artifus,

Désolé de ne répondre que maintenant, je pense que j'ai zappé ce que je venais de poster, d'autres exigences de la copropriété et donc d'autre priorités votées (et oui, vive la copro :-D) mais je te remercie pour ton aide.
Je n'ai pas eu le temps de me reglisser sur le dos, à tête reposée, je prendrai le temps de bien m'imprégner de tous tes conseils afin d'effectuer le changement des minuteries dans les meilleures conditions.

Je te prie de m'excuser encore une fois pour ce silence et d'avoir zappée ta réponse, c'est un mail de l'administrateur du site qui m'a prévenu aujourd'hui qu'une réponse y figurait.

Bonne fin de semaine à toi et bon we,
Cordialement
Nimbus
